QD (Quick Disconnect) 接头拧紧机，用于液冷系统

SKU: QD接头拧紧机

AI 服务器液冷系统专用 QD（快速断开）接头锁紧机。扭矩范围 6-22 N.m，多步骤锁紧保护螺纹，集成 Vector Vina MES 软件实现追溯，确保 100% 防泄漏。

Specialized QD Fitting Tightening Machine for AI Server Liquid Cooling. Torque 6-22 N.m, Vector Vina MES integration, 100% leak-free guarantee

联系报价

Chat Zalo 0969 56 56 80

Sales Leader: 0366 139 169 Sales Exec: 087 86 000 86

QD（快速接头）拧紧机

QD Fitting Tightening Machine
QD接头拧紧机

专用于液冷系统（Liquid Cooling）组装

Specialized for Liquid Cooling System Assembly
专用于液冷系统组装

集成 Vector Vina 管理软件的 QD Fitting 精密拧紧解决方案。确保绝对密封无泄漏（Leak-free），并为高性能 AI 服务器系统提供 100% 的可追溯性。

Precision tightening solution for QD Fittings integrated with Vector Vina management software. Ensuring absolute leak-free performance and 100% traceability for high-performance AI server systems.

集成Vector Vina管理软件的 QD接头 精密拧紧解决方案。确保绝对防漏性能，并为高性能AI服务器系统提供100%的可追溯性。

*实验视频：模拟上料操作。(注意：标准流程包括运行前的 条码扫描 检查)。
*Experimental video: Simulating component loading. (Note: Standard process includes Barcode Scanning check before run).
*实验视频：模拟上料操作。(注意：标准流程包括运行前的 条码扫描 检查)。

液冷系统的严格要求
Stringent Requirements of Liquid Cooling Systems
液冷系统的严格要求

💧	绝对防漏保证 Absolute Leak-Free Guarantee / 绝对防漏保证精确扭矩±5%确保O型圈达到标准压缩，防止冷却液(Coolant)泄漏。 Precise torque ±5% ensures standard O-ring compression, preventing coolant leakage. 精确扭矩±5%确保O型圈达到标准压缩，防止冷却液泄漏。
⚙️	灵活的参数设置 Flexible Parameter Settings / 灵活的参数设置在HMI/PC上轻松设置扭矩、速度、圈数。多步拧紧保护螺纹。 Easy setup of Torque, Speed, Turns* on HMI/PC. Multi-step tightening protects threads.* 在HMI/PC上轻松设置扭矩、速度、圈数。多步拧紧保护螺纹。
🏭	专用治具 Specialized Jig / 专用治具治具紧固歧管(Manifold)/管件(Tube)，操作快速、安全。 Jig holds Manifold/Tube tightly, quick & safe operation. 治具紧固歧管/管件，操作快速、安全。

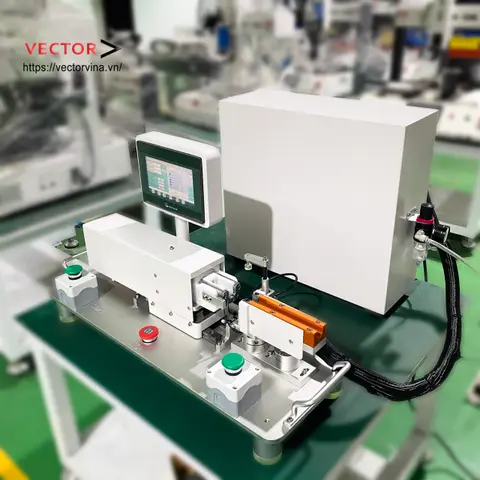

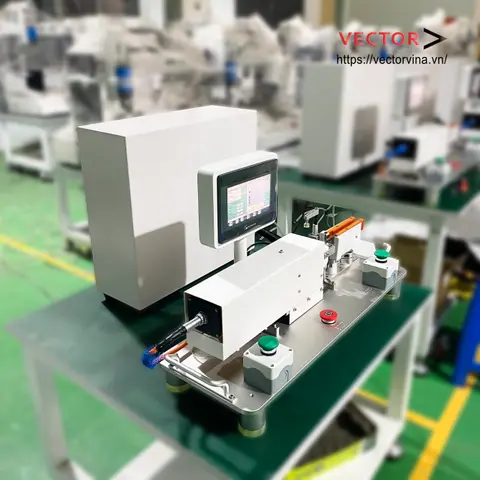

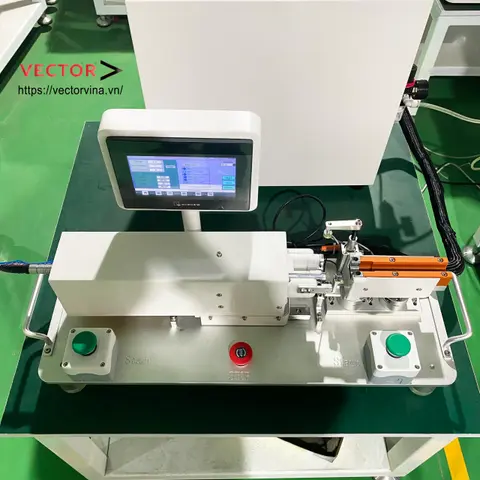

Hệ thống 3 máy siết đầu QD thực tế

QD接头拧紧机实拍图
Actual image of QD Fitting Tightening Machines
QD接头拧紧机实拍图

Vector Vina 管理软件 (MES集成)
Vector Vina Management Software (MES Integration)
Vector Vina 管理软件 (MES集成)

基于条形码(Barcode)的智能生产管理
Smart production management based on Barcode
基于条形码的智能生产管理

1. 智能筛选 (Poka-yoke)

Smart Screening / 智能筛选

条码管理： 识别产品。
Barcode Mgmt: Identify product.
条码管理：识别产品。
防错互锁 (Interlock)： 如果SQL/MES检查发现前一工序产品NG，则锁定机器。
Interlock: Lock machine if SQL/MES check detects product NG at previous stage.
互锁：如果SQL/MES检查发现前一工序产品NG，则锁定机器。

2. 数据档案

Data Profile / 数据档案

实际扭矩
Actual Torque / 实际扭矩
旋转圈数
Turns / 圈数
状态 (OK/NG)
Status / 状态
重试次数
Retries / 重试次数

3. MES 同步

MES Sync / MES 同步

长期历史记录。
Long-term history.
长期历史记录。
可追溯性。
Traceability.
可追溯性。
生产率分析。
Productivity analysis.
生产率分析。

技术规格 (Specifications)
技术规格

项目 Item / 项目	规格 Specification / 规格
适用组件 Applicable Component / 适用组件	快速接头 (QD – Quick Disconnect Fitting)
扭矩范围 Torque Range / 扭矩范围	6 – 22 N.m
转速 Speed / 转速	30 – 350 r.p.m (Servo Control / 伺服控制)
设置能力 Setting / 设置能力	扭矩、速度、圈数 (HMI / PC App) Torque, Speed, Turns / 扭矩、速度、圈数
软件功能 Software Features / 软件功能	Check Barcode, Check SQL/MES (Interlock NG), Push Data Barcode check, Check SQL/MES (Interlock NG), Push Data 条码检查，检查SQL/MES (互锁NG)，上传数据
接口 Interface / 接口	RS232 / RS485 / I/O
管理系统 Mgmt System / 管理系统	Vector Vina Management App

您是Liquid Cooling设备制造商吗？

Are you a Liquid Cooling equipment manufacturer?

您是液冷设备制造商吗？

请联系我们，通过精确的QD拧紧工艺和全面的数据管理，确保您的AI服务器冷却系统的可靠性。

Contact us to ensure reliability for your AI server cooling systems with precise QD tightening processes and comprehensive data management.

请联系我们，通过精确的QD拧紧工艺和全面的数据管理，确保您的AI服务器冷却系统的可靠性。
