OEMペリスタルティックポンプ JIHPUMP 353K/BT 24V (ステッピングモーター、シリコンチューブ 73#、4120 ml/分)

1. OEMペリスタルティックポンプ JIHPUMP 353K/BT (DC 24V - シリコンチューブ 73#) の概要

クイックパネルマウント型ペリスタルティックポンプシリーズ (Quick Mounting Panel OEM Peristaltic Pumps) に属する、ステッピングモーター (Stepper Motor) と肉厚3.3mmのシリコンチューブ 73# を組み合わせた JIHPUMP 353K/BT DC 24V (4A) 仕様は、大流量 (280 rpm時に最大 4.120 ml/分)、高精度な定量吐出、および極めて静かな動作が求められる自動充填ライン専用の装置です。

2. 353K/BT 仕様 (24V & シリコンチューブ 73#) の主な特長

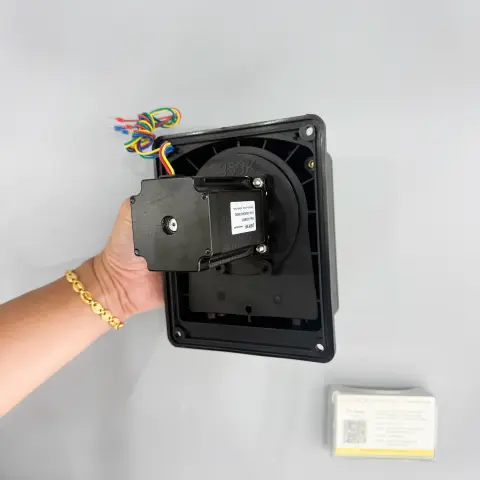

• ⚙️ 高精度 DC 24V - 4A ステッピングモーター (Stepper Motor)：
  電気パルスにより回転角度と速度を正確に制御します。瞬時の起動/停止、充填サイクル終了時の液だれを防止する正転/逆転 (CW/CCW) 切り替え、および省電力 (≤ 54W) での柔軟な速度調整に対応しています。
• 🧪 高弾性シリコンチューブ 73# (ID 9.6 × OD 16.2 mm)：
  3.3 mm のチューブ肉厚により強力な真空吸引力を生み出し、最大 0.17 MPa の吐出圧力に耐えます。DC 24V (280 rpm) 電源時において 4.120 ml/分 の流量を達成し、高粘度液体の送液にも適しています。
• 🔇 クラス最低水準の騒音レベル (≤ 61 dB)：
  ステッピングモーター駆動により、353K/BT はDCギアードモーター仕様の 353K/ZL (≤ 67 dB) や遊星ギアモーター仕様の 353K/ZLX (≤ 72 dB) と比較して大幅に静かな動作を実現しています。

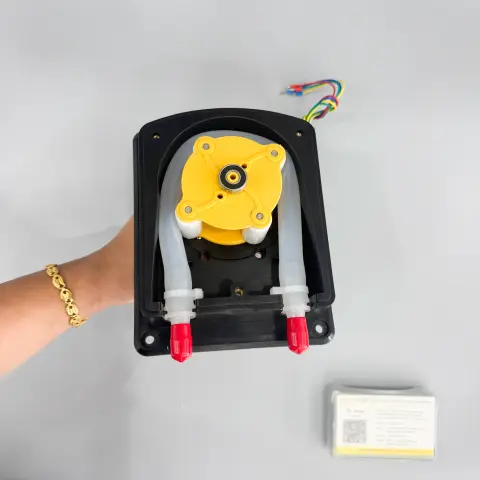

• 🛠️ 工具不要のチューブ交換 (Tool-free)：
  クイックリリース式の透明PCポンプカバー機構により、ドライバーを使わずにわずか数秒でシリコンチューブ 73# を交換できます。ポンプ本体は密閉性が高く、防塵・耐水仕様で、取付プレート (mounting plate) が標準装備されています。

3. JIHPUMP 353K シリーズ 技術仕様表 (Product Parameters)

* 青色で強調表示されている列は、本ページでご案内している 353K/BT (24V仕様) の製品仕様です：

4. 参考流量表 (Reference Flow Rate)

シリコンチューブ 73# (ID 9.6 × OD 16.2 mm) と 82# チューブ (ID 12.7 × OD 19.3 mm) の流量比較。青色で強調表示されているセルは、24V電源および 73# チューブを使用した 353K/BT の仕様です：

5. 主な用途 (Typical Applications)

制御盤のPLCやドライバと容易に統合できる標準工業用電源DC 24Vと高耐久な73#シリコンチューブの採用により、JIHPUMP 353K/BTは以下の分野で幅広く活用されています：

• 産業用自動充填機 (Filling machine): ボトル詰め液体、化粧品、医薬品の充填。
• スープ・食品充填機 (Soup filling machine): 衛生的な73#シリコンチューブによるソース、スープ、飲料の送液。
• 業務用洗濯機の薬剤供給システム (Washing machine dispenser): 液体洗剤や洗浄剤の高精度な定量供給。
• 農業機器・農薬散布ドローン (Plant protection drone): DC 24V電源による高耐久な稼働。

6. カタログおよび取扱説明書のオンライン閲覧 (公式PDF)

画面をスクロールして以下の取付寸法図、技術仕様、配線図を直接ご覧いただくか、ボタンをクリックしてダウンロードしてください：
