Model: VT-OR-ASSY

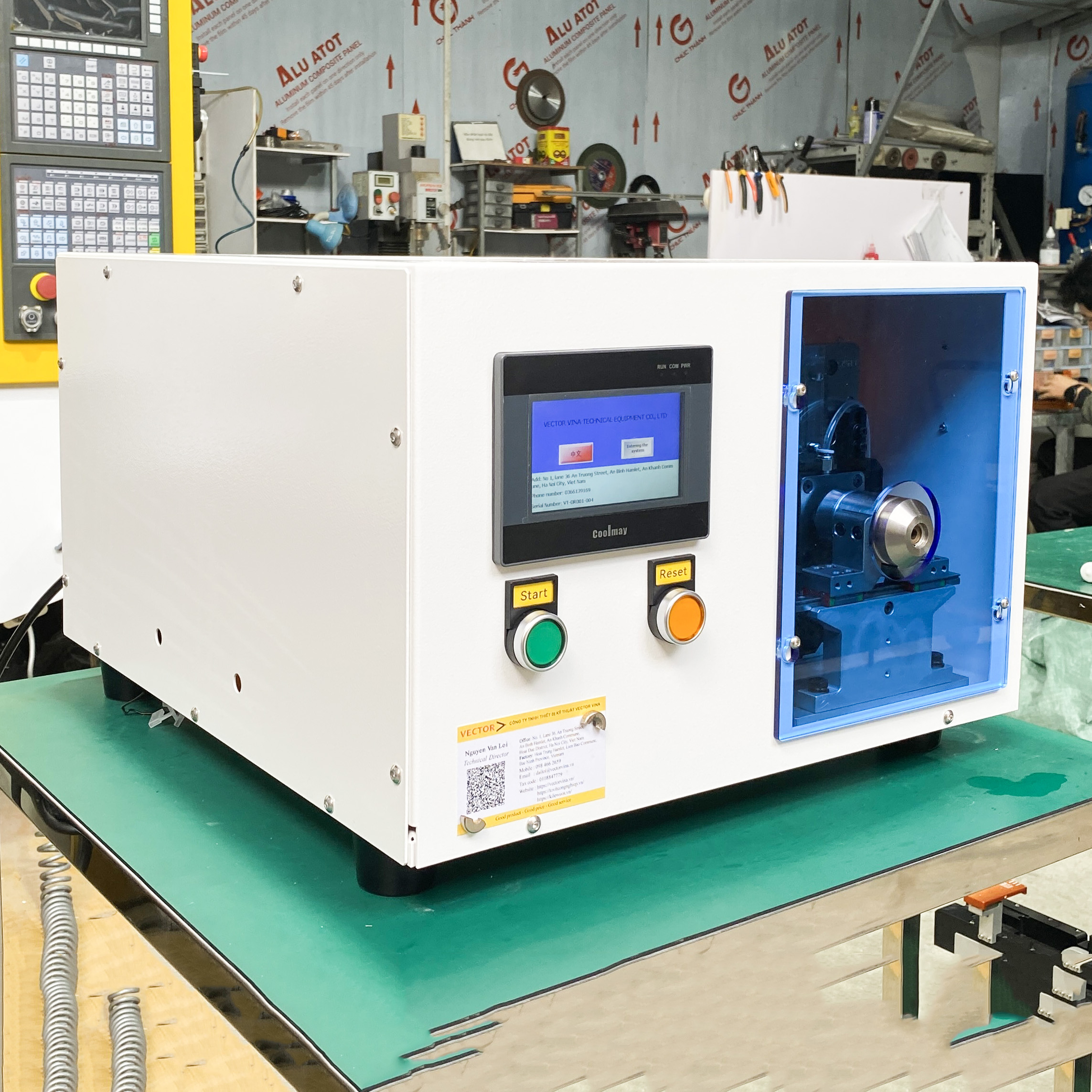

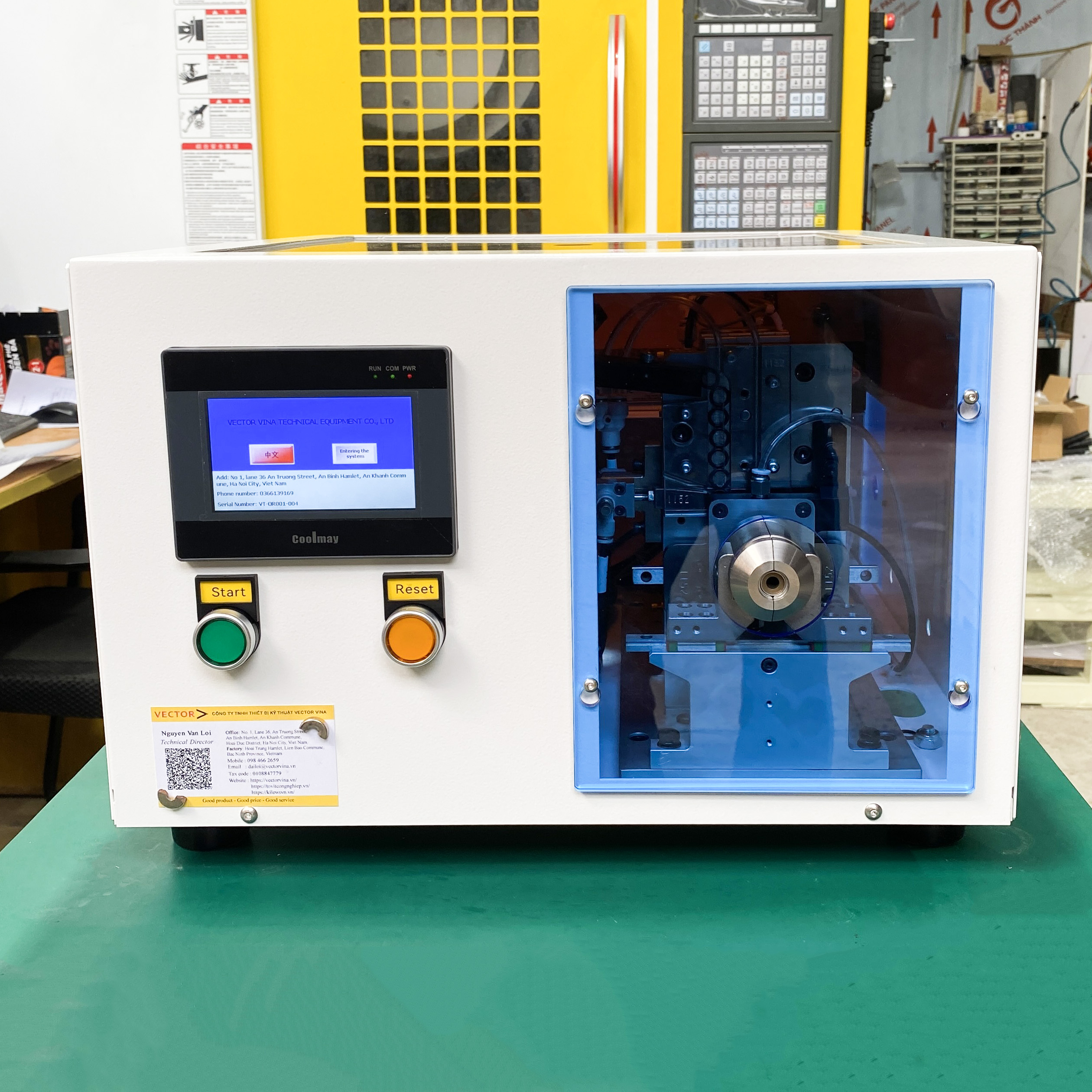

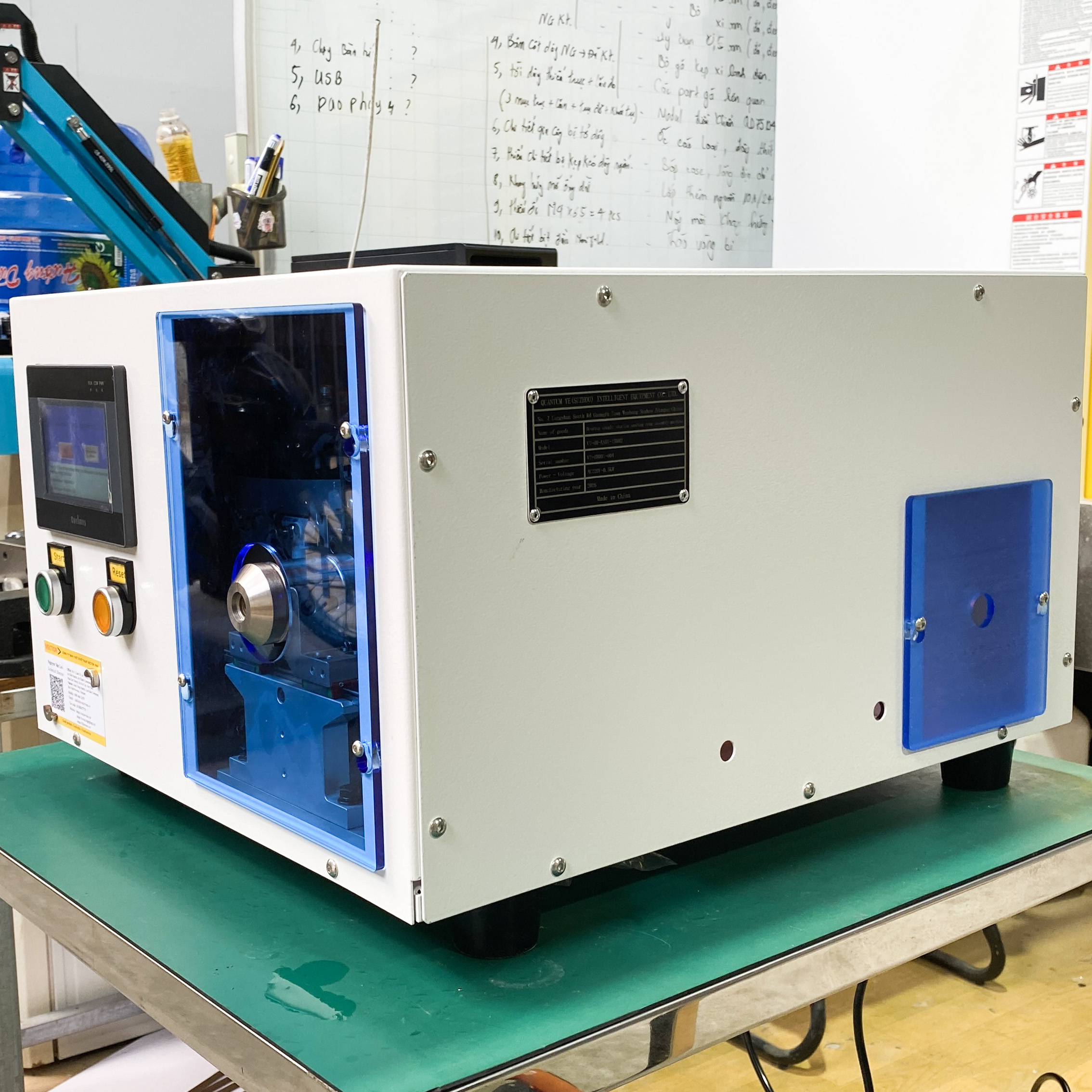

Giải Pháp Lắp Ráp Vòng Đệm Tự Động HóaAutomatic Sealing Ring Assembly Solution
Thay thế hoàn toàn thao tác thủ công. Tăng năng suất lên 1200 sản phẩm/giờ, loại bỏ lỗi hỏng do lắp sai quy cách. Completely replace manual operations. Increase capacity to 1200 pcs/hour, eliminate defects caused by incorrect assembly.
|
Năng suất: 1200 pcs/h
Capacity: 1200 pcs/h |
So Sánh Năng Suất (Trong 1 Giờ)
|
Làm Thủ Công
Manual Process
|
300 sp (pcs)
|
|

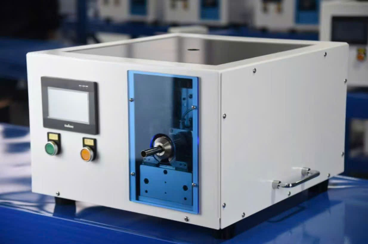

Máy VT-OR-ASSY
VT-OR-ASSY Machine
|
1200 sp (pcs) – Gấp 4 lần (4x)
|
* Sử dụng máy giúp tiết kiệm 75% thời gian làm việc so với phương pháp truyền thống.
* Using the machine saves 75% of working time compared to traditional methods.
Thông Số Kỹ Thuật Chi Tiết
| Phạm Vi Gioăng O-Ring Range |
ID: 2.0 – 30 mm Sợi (Wire): 0.5 – 4.0 mm |
Áp Suất Khí Air Pressure |
0.5 – 0.8 MPa (Chuẩn/Std: 0.6 MPa) |
| Kích Thước Máy Machine Dimensions |
450 x 520 x 320 mm | Trọng Lượng Weight |
41 kg |
| Nguồn Điện Power Supply |
AC 220V / 50Hz | Công Suất Power Consumption |
500W |
| Điều Khiển Control System |
PLC Panasonic + Màn hình HMI Weinview Panasonic PLC + Weinview HMI Screen |
||
Hoạt Động Thực Tế Của Máy
Video quy trình lắp ráp tự động tốc độ cao
High-speed automatic assembly process video
Quy Trình Vận Hành
|
Bước 1: Cấp Liệu
Step 1: Feeding

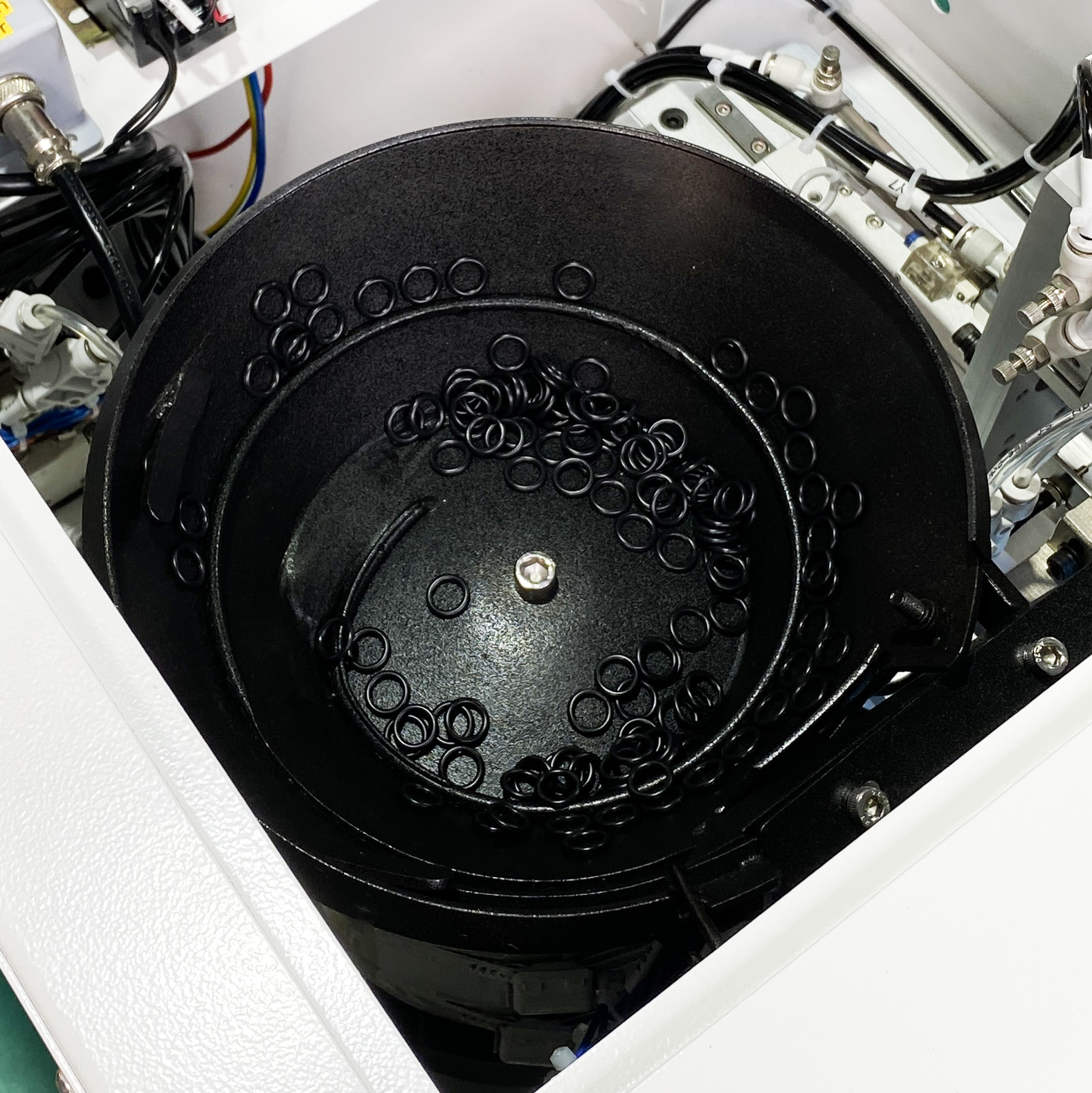

Đổ gioăng vào phễu rung. Máy tự động sắp xếp gioăng đúng chiều. Pour O-rings into the vibratory bowl. Machine automatically sorts O-rings. |
Bước 2: Định Vị
Step 2: Positioning
Người vận hành đặt sản phẩm (trục, piston…) vào đồ gá định vị. Operator places product (shaft, piston…) into the positioning fixture. |
Bước 3: Lắp Ráp
Step 3: Assembling
Nhấn nhẹ, máy tự động mở rộng gioăng và lồng vào rãnh. Press gently, machine automatically expands O-ring and inserts into groove. |
