SUS304 더블 페룰 스트레이트 유니온 (Ferrule Union) – 고압용

이 섹션은 일반적으로 제품 이미지 바로 옆에 표시됩니다. 고객이 핵심 내용을 빠르게 파악할 수 있도록 글머리 기호를 사용하여 간결하게 작성해야 합니다.

주요 특징:

재질: 고급 스테인리스 스틸 304 (SUS304), 화학 물질 및 염수 환경에서 녹과 부식을 완벽하게 방지.
연결 방식: 페룰 압축식 (Ferrule Compression) – 링 패킹을 이용한 파이프 조임 메커니즘으로, 용접 불필요, 손쉬운 탈부착.
내압성: 고압 시스템(High Pressure) 전용, 진동 및 충격에 강함.
적용 분야: 유압, 공압, 분무 시스템의 경질 파이프(스테인리스관, 동관, 무계목 강관) 연결.
보유 규격: Φ6, Φ8, Φ10, Φ12, Φ14, Φ16 (mm).

견적 문의

Sales Leader: 0366 139 169 Sales Exec: 087 86 000 86

SUS 304 페룰 직선 유니온 피팅

고압 경질 배관 연결 솔루션. 무용접. 녹 방지.

🛡️ SUS 304	⚙️ 페룰 (FERRULE)	🔧 빠른 설치	🏭 다목적
내식성 우수, 물과 오일 환경에서 녹슬지 않음.	강력한 체결, 고압 대응, 뛰어난 내진동성.	용접 불필요, 렌치만으로 단단히 조임 가능.	공압, 유압, 분무 시스템에 사용.

분류	규격 (OD)	길이 (L)	상세 설명
동경 직선 유니온 (양쪽 동일 규격)	Φ6 – Φ6	문의 요망	6mm 배관 직선 연결

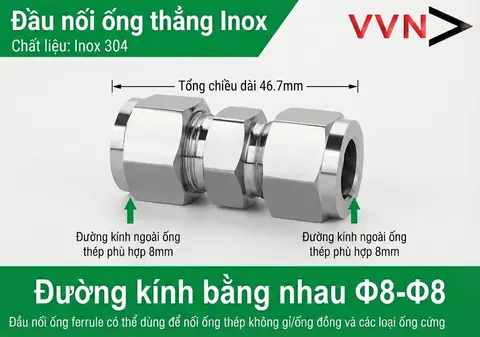

	Φ8 – Φ8	46.7 mm	8mm 배관 직선 연결

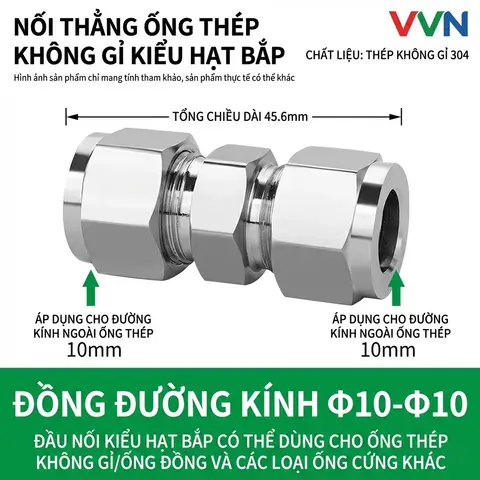

	Φ10 – Φ10	45.6 mm	10mm 배관 직선 연결

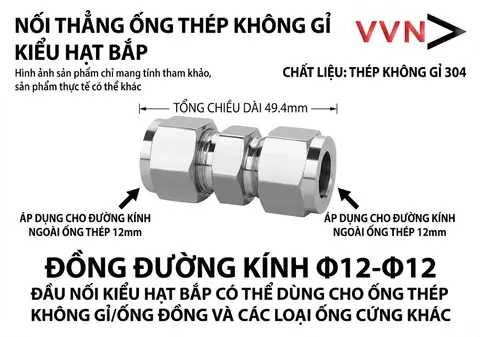

	Φ12 – Φ12	49.4 mm	12mm 배관 직선 연결
	Φ14 – Φ14	문의 요망	14mm 배관 직선 연결

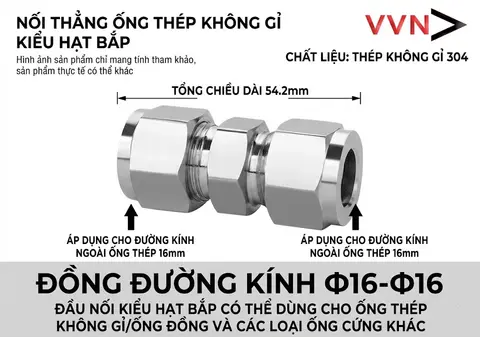

	Φ16 – Φ16	54.2 mm	16mm 배관 직선 연결
	Φ18 – Φ18	문의 요망	18mm 배관 직선 연결

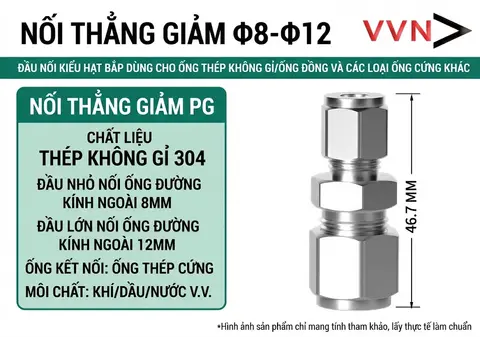

레듀서 유니온 (이경 연결)	Φ8 – Φ12	46.7 mm	8mm와 12mm 배관 연결
	Φ10 – Φ12	46.5 mm	10mm와 12mm 배관 연결
	Φ4 – Φ6	문의 요망	4mm와 6mm 배관 연결
	Φ6 – Φ8	문의 요망	6mm와 8mm 배관 연결

* 단위: mm (밀리미터). 실제 치수에는 약간의 공차가 있을 수 있습니다.

단계	작업	기술 상세
1	절단 & 다듬기	배관을 90도 직각으로 절단합니다. 중요: 페룰 손상을 방지하기 위해 배관 끝단의 버(burr)를 반드시 제거해야 합니다.
2	부품 조립	너트(nut)를 먼저 배관에 끼운 후 페룰(ferrule)을 끼웁니다. *참고: 페룰의 좁은 테이퍼 끝단이 배관 입구 쪽을 향해야 합니다.
3	위치 고정	튜브가 내부 스토퍼(정지점)에 닿을 때까지 피팅 본체 안으로 밀어 넣습니다. 움직이지 않게 고정합니다.
4	조임 체결	너트를 손으로 단단해질 때까지 돌립니다. 스패너를 사용하여 약 1 – 1.5바퀴 (또는 뻑뻑함이 느껴질 때까지) 추가로 조입니다.
