OEM ミニペリスタルティックポンプ MN4 (流量 ≤ 1400ml/分)

製品概要

ペリスタルティックポンプ（チューブポンプ） MN4は、高精度とコンパクトなサイズが求められるOEM（Original Equipment Manufacturer）用途向けに特別に設計されています。普及している204Kシリーズポンプからの直接のアップグレードモデルであり、取り付け穴の位置をそのまま維持して簡単に交換できると同時に、耐久性と機能が大幅に向上しています。

詳細構造

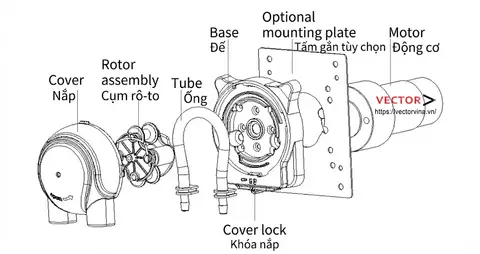

最適な構造で設計されており、分解・組み立てやメンテナンスが容易です。以下はMN4ポンプを構成する部品の詳細図です：

主な特長

• スマートなデザイン： 透明なPC樹脂製ポンプカバー（カラーオプションあり）により、稼働中のローラーや内部チューブの状態を容易に確認できます。
• 高い安定性： ポンプカバーには逆転防止ロック機構が備わっており、振動やズレを生じることなく長時間の連続稼働を保証します。
• 多様な互換性： さまざまな種類の継手（硬質チューブ、ネジ、減速）および標準シリコンチューブサイズ（16#, 25#, 17#）に対応しています。
• 静音稼働： 低騒音（ステッピングモーターで≤ 55dB）で、医療機器や研究室の装置に適しています。

寸法および技術分類

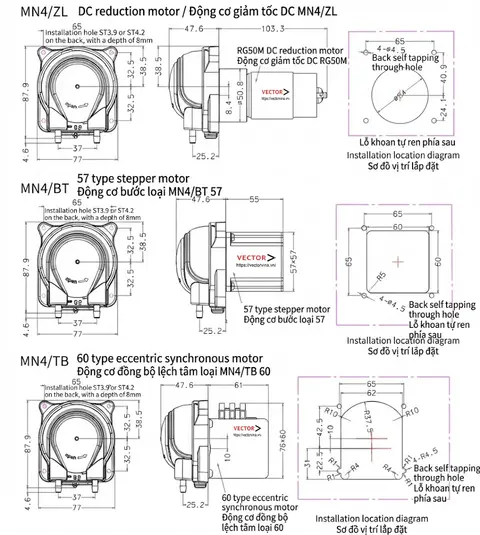

MN4ポンプには、モーターの種類に応じて主に3つのバリエーションがあります。設置スペースに適したモデルを選択するには、以下の寸法図をご参照ください：

仕様

参考流量 (Flow Rate)

（流量は室温23°C、清水、無圧状態で測定）

• チューブ 16# (ID 3.2mm x OD 6.4mm): 4 ~ 430 ml/分。
• チューブ 25# (ID 4.8mm x OD 8mm): 8 ~ 875 ml/分。
• チューブ 17# (ID 6.4mm x OD 9.6mm): 12.5 ~ 1370 ml/分。

主な用途

1. 医療・分析： 血液検査装置、尿分析装置、採水装置。
2. 食品・飲料 (F&B)： 自動コーヒーメーカー、タピオカティー自動販売機、アイスクリームメーカー、定量充填機。
3. 産業用： 大判インクジェットプリンター、業務用食器洗浄機、洗浄薬液定量供給装置。
